Венец зубчаный

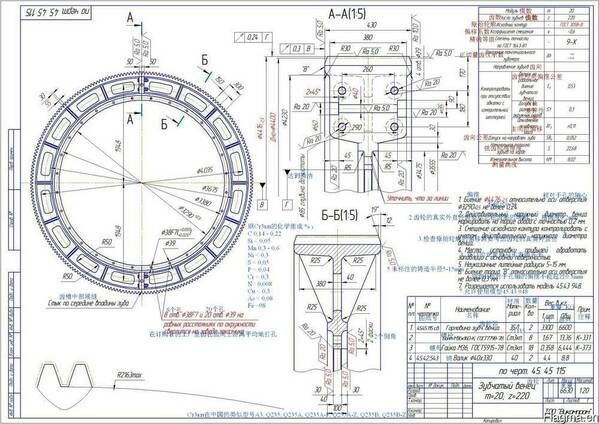

Венец зубчаный - photo 1 Венец зубчаный - photo 2
Posted: 9 October 2018, 16:37

Венец зубчаный

Price on request
Ли Рита
комерческий директор
Flagma member since 9 October 2018

Description

Зубчатое зацепление пары вал-шестерня и венец разъемный представляет собой передачу с эвольвентным зацеплением. Для изготовления приводной части мельниц «Самрук » применяет следующие материалы:
Для венцов это в основном сталь 35Л,  40Л или 45Л. Для тяжелых условий эксплуатации венцы отливаем из легированных марок сталей 30ХМЛ,  35ХМЛ, и подобных.
Вал-шестерни чаще всего изготавливаются из легированной стали 34ХН1М,  38ХНМ,  38Х2НМ, но для ненагруженных валов можно применять сталь 40Х.
Технологический процесс:
Во-первых изготавливается литейная модельная оснастка. Затем с ее помощью формуется литейная форма. Венцы отливаем методом литья в песчаные формы, затем отливка проходит термообработку - отпуск или нормализацию.
Механическая обработка обеспечивает снятие литейных припусков. В последнюю очередь выполняется наиболее ответственная технологическая операция – зубонарезка. Она выполняется на зубофрезерном станке большого диаметра и обеспечивает шероховатость до Ra 2,5.
Контроль: Отливка проходит стадии контроля химсостава и механических свойств. Обработанный венец контролируется в разобранном и собранном виде на соответствие размерным и геометрическим параметрам, установленными конструктором.
Примененение: зубчатые передачи с применение зубчатых венцов применяются для передачи мощности от 25000 кВт до 100000 кВт. Обеспечивается это разным передаточным отношением и скоростью 150м/с до 300м/с.
В большинстве случаев зубчатые венцы применяются в горном оборудовании, цементных мельницах и печах, обжиговых печах и холодильниках, подъемном оборудовании, металлургическом машиностроении и другом оборудовании с малой скоростью вращения и тяжелых условиях эксплуатации.
